定义钢的定义：

钢是指含有0.0218％至2.11％的碳的铁 - 碳合金。 合金钢是通过在普通钢中添加Cr，Mo，V，Ni等合金成分而得到的，我们的模具钢都是合金钢。

办法有三种主要方法可以改变钢材的性能：

合金成分

碳：C

增加淬火结构的硬度;

形成碳化物以提高耐磨性;

降低韧性;

降低可焊性

铬：铬

提高钢的硬度，形成坚硬稳定的碳化铬，提高耐磨性;

可以提高钢的淬透性;

当Cr含量超过12％时，它具有耐腐蚀性并提供良好的投射光。

钼：钼

Mo是一种强碳化物形成元素，可提高耐磨性;

Mo> 0.5％可以抑制其他合金元素引起的回火脆性;

提供红色硬度，热强度;

提高淬透性和回火稳定性

钒：V

可形成高硬度碳化物，提高耐磨性;

细化钢的粒度，降低过热的敏感性

提高钢的强度，韧性和回火稳定性

镍：镍

Ni可以提高钢的淬透性;

Ni可以细化谷物

硫（S）

通常以钢中的MnS形式，分裂基体的连续性，劣化韧性，耐腐蚀性，抛光，放电过程，材料的耐蚀刻性，可以提高材料的切削能力。

2.冶炼过程

普通炼钢工艺

电渣重熔（ESR）

将粗钢坯放入电渣炉中，施加高电流使电炉产生高温，使粗钢坯熔化成钢水，钢水流过电渣， 杂质被电渣过滤和吸附，从而达到净化效果。 整体重熔速度快，但一些非常细小的杂质不会被去除。

真空电弧重熔（VAR）

在真空炉中，对钢胚施加强电流，钢胚底部开始熔化，杂质蒸发，气体被抽走，从而提高了钢的纯度，并且固化了 钻头，凝固速度非常快，结构变得非常密集。 其特点是杂质彻底，但整体重熔速度慢。

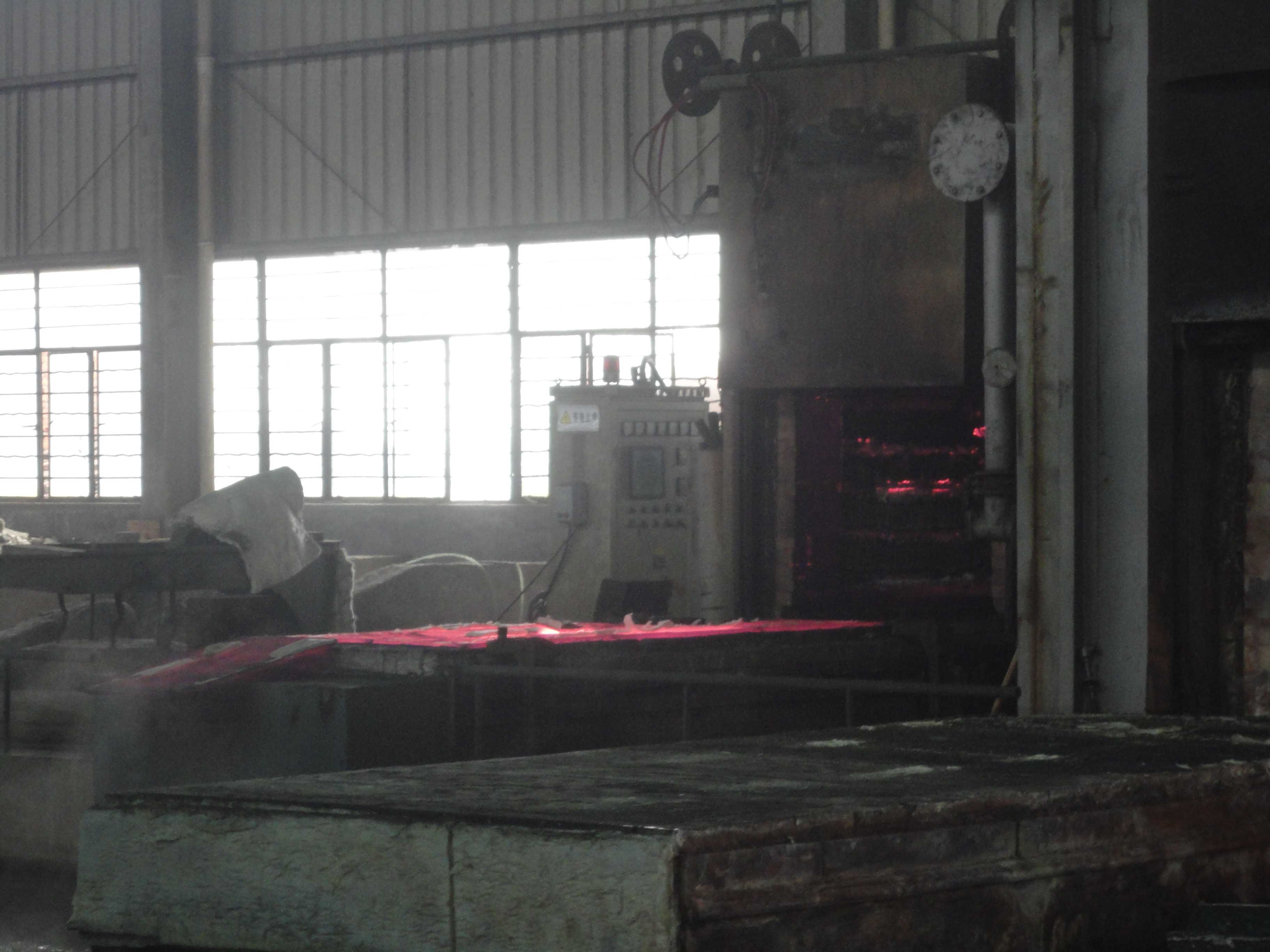

3.热处理

钢的热处理是指通过加热然后冷却来改变钢的性能的过程，通过控制钢的加热温度，保持时间和冷却速率来满足加工或使用要求。 主要的热处理工艺是：退火，淬火和回火。

模具模具钢按用途分类

冷作模具钢

冷作模具钢主要用于制造冷态压制成型工件的模具。 如冷冲模，冷冲模，冷拔模，压印模，冷挤模，螺纹压模和粉末压模。 冷作模具钢的范围广泛，包括碳素工具钢，合金工具钢，高速工具钢，粉末高速工具钢和粉末高合金模具钢。

2.热作模具钢

热作模具钢主要用于在高温条件下制造工件。压力加工模具。 如热锻模，热挤压模，压铸模，热镦模等。常用的热作模具钢有：中高碳合金模具钢，合金元素如Cr，W，Mo，V; 特殊热作模具钢，有时由高合金奥氏体耐热模具钢制成。

3.塑料模具钢

由于塑料的种类繁多，对塑料制品的要求变化很大，并且对用于制造塑料模具的材料也施加了各种性能要求。 因此，许多工业发达国家已经形成了广泛的塑料模具钢系列。 包括碳素结构钢，渗碳塑料模具钢，预硬塑料模具钢，时效硬化塑料模具钢，耐腐蚀塑料模具钢，易切削塑料模具钢，整体硬化塑料模具钢，马氏体时效钢和塑料模具 镜面抛光用钢。

根据使用寿命，钢材的要求将模具分为五个等级：

通常，模具根据其使用寿命长度分为五个等级。 水平超过一百万次，第二级为500,000至100万次，第三级为300,000至500,000次，第四级为100,000至300,000次，第五级为100,000次以下。

初级和次级模具都需要可以进行热处理并且硬度约为HRC50的钢。 否则，它易于磨损，并且模塑产品容易超出公差。 因此，所选择的钢必须具有良好的热处理性能和高硬度。 该州有很好的切割性能，当然还有其他考虑因素。

通常用于瑞典8407，S136，美国420，H13，欧洲的2316,2344,083或日本的SKD61，DC53（以前的金属模具材料，特殊情况下使用）。 对于高腐蚀性塑料，通常选择S136,2316和420等钢。 除了具有弱腐蚀性的S136,2316和420之外，还可提供SKD61，NAK80，PAK90和718M。 产品的外观要求也对模具材料的选择有很大影响。 透明部件和表面需要镜面产品。 可用的材料是S136,2316,718S，NAK80，PAK90,420。应选择具有高透明度的模具。  S136，接着是420。

第三级模具有许多预硬材料，等级为S136H，2316H，718H，083H，硬度为HB270-340。

对于四级和五级模具，P20,718,738,618,2311和2711，对于要求极低的模具，也可以使用S50C，45＃钢，即直接在模坯上。
