如何安装圆锥式破碎机配件液压缸

返回列表 来源:浙江晟达机械 查看手机网址
扫一扫!如何安装圆锥式破碎机配件液压缸扫一扫!
浏览:- 发布日期:2018-03-13 08:38:40【

液压装置在很多机器中都能用到,例如VSI制砂机、反击破等,液压装置让机械运动更简便,操作更方便,圆锥破碎机分为液压和弹簧两种类型,液压圆锥破是在原有弹簧破基础上改进而成,使其操作维修便捷,设备运行更安全。

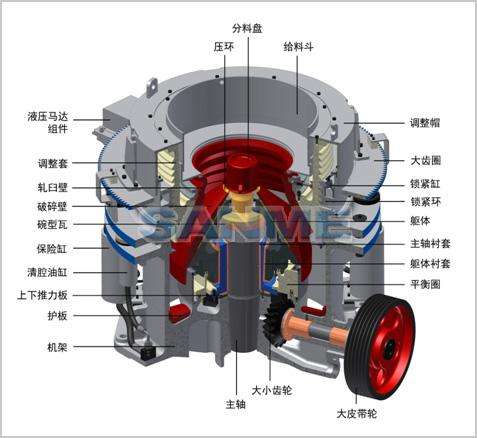

圆锥式破碎机原理图

液压粉碎机液压缸介绍

液压缸是将液压能转变为机械能的、做直线往复运动(或摆动运动)的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时,可免去减速装置,并且没有传动间隙,运动平稳,因此在各种机械的液压系统中得到广泛应用。液压缸输出力和活塞有效面积及其两边的压差成正比;液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。缓冲装置与排气装置视具体应用场合而定,其他装置则必不可少。

 液压缸分类详解

液压缸的结构形式多种多样,其分类方法也有多种:按运动方式可分为直线往复运动式和回转摆动式;按受液压力作用情况可分为单作用式、双作用式;按结构形式可分为活塞式、柱塞式、多级伸缩套筒式,齿轮齿条式等;按安装形式可分为拉杆、耳环、底脚、铰轴等;按压力等级可分为16Mpa25Mpa31.5Mpa等。

 液压缸部是提供破碎压力以及清仓行程的关键部件。圆锥破安装液压缸部应按照如下步骤和要求进行:

1、将关节轴承2装在机架下侧液压缸吊耳内孔中,应注意将关节轴承装在内孔的中间位置。

2、将液压缸耳部插到机架下部吊耳之间,插入小轴。小轴最好应冷却法安装。用顶丝顶紧小轴。注意应将顶丝顶在小轴上的环形槽内。

3、将油嘴安装在小轴上。

4、将限位螺母旋到活塞杆螺纹底部。提起液压缸使活塞杆穿过支撑套开口。

5、将关节轴承1套在活塞杆上并放在支撑套上的关节轴承支撑孔内。旋紧锁紧螺母并使限位螺母上端面距支撑套下端面5mm

6、穿入钢丝锁定锁紧螺母位置。

7、将蓄能器、管接头、组合密封垫与液压缸连接。

8、将液压连接软管与进出油管路连接。

圆锥破碎机液压系统的安装包括:水平油缸、带蓄能器的控制块、液压启动系统、缓冲油箱、压力转换回路等,过铁保护是其一大特色,液压缸的应用使破碎行业进入新里程,国内液压破机研制和制造工艺已相当成熟,应用范围也在进一步扩大。
